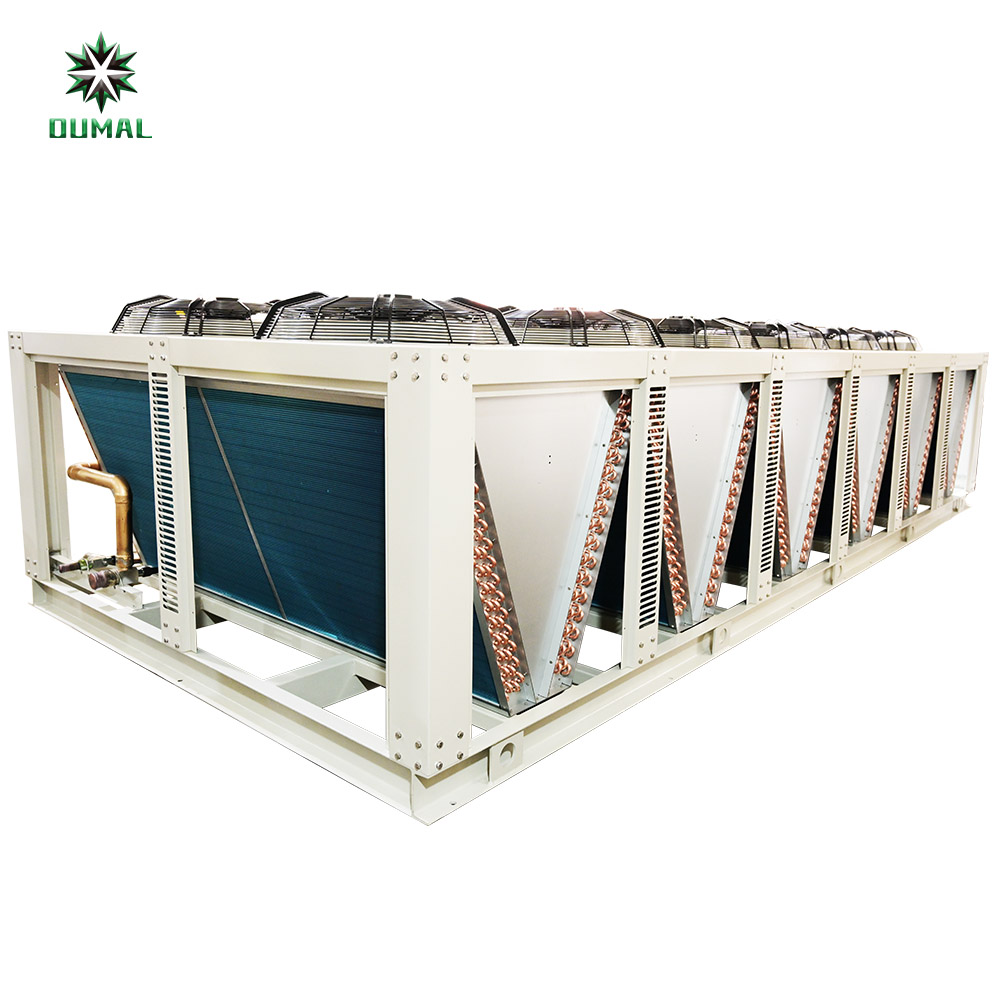

¿Cuáles son los requisitos críticos de tuberías para una enfriadora de aire dividida de 120 toneladas?

Debe seguir los requisitos esenciales de tuberías para un enfriador de aire dividido de 120 toneladas con dos compresores de tornillo semiherméticos y refrigerante R513A. Debe ejecutar un dimensionamiento exacto de las líneas, el diámetro correcto de las líneas de líquido, el control de velocidad para el retorno de aceite, objetivos de subenfriamiento y un trampeo adecuado. La instalación precisa de tuberías evita daños en el compresor, gas de expansión, pérdida grave de capacidad y caídas repentinas de presión. Una disposición deficiente de las tuberías crea modos de fallo documentados:

• Accesorios y conexiones derivadas sometidos a sobreesfuerzo en las penetraciones

• Fallos de soportes o anclajes agrietados durante cambios de temperatura

• Cargas excesivas en las boquillas que provocan fugas en juntas o problemas en el paquete de placas del intercambiador

• Fallo por fatiga en conexiones de diámetro pequeño durante ciclos térmicos frecuentes

Un diseño de ingeniería estricto protege su sistema de enfriador de tornillo refrigerado por aire.

Puntos clave

• Controle la velocidad del refrigerante en las tuberías para mantener el aceite en movimiento y proteger los compresores del enfriador contra daños.

• Instale elevadores dobles y trampas de aceite para mantener el flujo adecuado de aceite durante operaciones con carga parcial.

• Incline las tuberías horizontales hacia abajo para ayudar a que la gravedad devuelva el aceite hacia los cárteres principales de los compresores.

• Aísle las líneas frías y añada amortiguadores de vibración para evitar pérdidas de energía y detener fugas en las tuberías.

• Purgue las tuberías de cobre con nitrógeno durante la soldadura fuerte para impedir que las incrustaciones dañinas arruinen las piezas internas.

Diseño de la línea de succión para enfriador de aire dividido

El diseño de la línea de succión de un enfriador de aire dividido industrial de 120 toneladas requiere una estricta atención de ingeniería y una disposición precisa de las líneas. Debe mantener velocidades adecuadas del gas de succión para garantizar el retorno continuo de aceite a los dos compresores de tornillo semiherméticos. Un dimensionamiento incorrecto de la línea de succión de refrigerante reduce drásticamente la eficiencia del sistema, disminuye la capacidad neta de enfriamiento y provoca fallos graves del compresor con el tiempo.

Control de velocidad para el retorno de aceite

Debe controlar la velocidad del gas refrigerante que retorna dentro de límites operativos estrictos. El aceite del compresor arrastrado viaja por las paredes internas de la tubería de succión junto con el medio gaseoso. Las bajas velocidades del gas permiten que el aceite lubricante se acumule dentro de los tramos horizontales de cobre y los elevadores verticales. El aceite acumulado deja sin suministro a los cárteres de los compresores, causando fricción mecánica y costosos fallos de componentes. Por el contrario, las velocidades excesivas del gas crean una pérdida de carga inaceptable, reduciendo el rendimiento general del ciclo de refrigeración.

Debe cumplir estrictamente las normas de velocidad establecidas en la industria para mantener un movimiento constante del lubricante a través de toda la línea de succión:

Mantener estos rangos exactos de velocidad garantiza un retorno de aceite fiable durante la operación a plena carga. Sin embargo, la caída total de presión de la línea de succión debe mantenerse mínima en todos los tramos horizontales y elevadores verticales. Una resistencia excesiva en la línea de succión reduce la presión de succión saturada, obligando a los compresores de tornillo dobles a consumir energía eléctrica adicional. Debe dimensionar cuidadosamente la tubería de succión para equilibrar el transporte de aceite frente a pérdidas de fricción inaceptables.

Elevadores dobles para operación con carga parcial

Las demandas de refrigeración industrial fluctúan significativamente según las condiciones meteorológicas ambientales y las cargas de los procesos de fábrica. Un enfriador refrigerado por aire de 120 toneladas funciona con frecuencia con carga parcial al escalonar sus dos compresores. La reducción del caudal másico de refrigerante disminuye la velocidad del gas dentro de las líneas de succión. Los elevadores verticales estándar de una sola tubería no logran transportar el aceite lubricante hacia arriba durante estos periodos de operación de baja capacidad.

Debe instalar un conjunto de elevador doble para satisfacer los requisitos dinámicos de velocidad con carga parcial. Una configuración de elevador doble diseñada por ingeniería consta de dos líneas verticales paralelas: un elevador primario más pequeño y un elevador secundario más grande. Una trampa invertida conecta el elevador secundario en el punto superior de descarga, mientras que una trampa profunda de aceite se ubica en la unión inferior.

Durante la operación a plena carga, el vapor refrigerante fluye libremente a través de ambas líneas verticales. El área transversal combinada permite el flujo completo de vapor sin generar una caída excesiva por fricción. Cuando el sistema funciona con carga parcial, el volumen reducido de refrigerante no puede mantener la velocidad requerida de 1,500 fpm a través de ambos elevadores abiertos. El aceite se acumula dentro de la trampa inferior, sellando eficazmente el elevador secundario más grande.

Este sello de aceite desvía todo el volumen reducido de gas hacia el elevador primario más pequeño. El área reducida de la sección transversal de la tubería aumenta la velocidad del vapor por encima del umbral crítico de 1,500 fpm. El gas ascendente arrastra correctamente el aceite transportado hacia arriba hasta los colectores de succión del enfriador de tornillo refrigerado por aire . Cuando el sistema vuelve a la capacidad total de enfriamiento, el aumento de presión de succión elimina el sello de aceite. Ambos elevadores reanudan automáticamente su funcionamiento normal sin controles externos de válvulas. Seguir estos requisitos precisos de la línea de succión garantiza la fiabilidad del sistema a largo plazo y una gestión estable del aceite en todas las condiciones de funcionamiento.

Dimensionamiento de líneas de refrigerante para circuitos dobles

Debe ejecutar un dimensionamiento preciso de las líneas de líquido para el enfriador de aire dividido OUMAL. El sistema OUMAL utiliza dos circuitos de refrigeración completamente independientes para sus dos compresores de tornillo. Los circuitos duales aíslan cada lazo de refrigeración, evitando que un problema mecánico en un circuito afecte al otro. El dimensionamiento correcto de las líneas mantiene una velocidad alta mientras minimiza las pérdidas por fricción a lo largo de los tendidos de cobre.

Objetivos de subenfriamiento y gas instantáneo

Necesita un subenfriamiento suficiente para proteger las líneas de líquido largas contra la pérdida de presión estática y la vaporización prematura antes del dispositivo de expansión. La pérdida por fricción dentro de los tendidos largos de tubería reduce la presión estática del fluido. Cuando la caída de presión total supera los márgenes de subenfriamiento, el refrigerante líquido hierve instantáneamente, creando gas instantáneo no deseado. El gas instantáneo reduce drásticamente la capacidad de la válvula de expansión térmica, deja sin alimentación al serpentín evaporador y disminuye la capacidad total de enfriamiento.

A bajas presiones de evaporación, la densidad del gas de succión disminuye, el flujo másico de refrigerante se reduce, las temperaturas caen bruscamente y la viscosidad del aceite aumenta considerablemente. Esa combinación significa que el vapor refrigerante que transporta aceite de regreso a través de la línea de succión pierde impulso rápidamente. Sin una velocidad de vapor adecuada —aproximadamente 700 pies/min en tendidos horizontales y 1.500 pies/min en elevadores verticales— las mezclas miscibles de aceite y refrigerante se estratifican, y el aceite se acumula en los serpentines evaporadores, trampas de la línea de succión y puntos bajos en lugar de regresar al cárter del compresor.

Mantener una velocidad adecuada del fluido y el subenfriamiento evita fallos operativos bajo temperaturas ambiente variables. La arquitectura de doble circuito del enfriador de aire de 120 toneladas garantiza que cada circuito conserve un flujo másico adecuado durante condiciones de carga parcial.

Ubicación del filtro deshidratador y visor de líquido

La selección e instalación adecuada de los componentes garantizan la entrega de fluido limpio a los componentes de medición en todo su sistema industrial. Debe instalar un filtro deshidratador de humedad de alta resistencia en cada circuito independiente. Coloque el filtro deshidratador en el segmento horizontal de la tubería de líquido cerca de la salida de la unidad condensadora. Esta posición atrapa residuos sólidos, incrustaciones de construcción y humedad antes de que el fluido llegue a las válvulas de expansión o a los circuitos del evaporador de carcasa y tubos.

Coloque un visor de líquido indicador de humedad directamente aguas abajo del filtro deshidratador. El visor proporciona una indicación visual clara del estado del líquido. Un flujo continuo de fluido sólido a través del vidrio confirma un subenfriamiento completo, mientras que las burbujas persistentes indican gas instantáneo o baja carga de refrigerante. Debe seguir cuatro requisitos explícitos de tubería durante la configuración del sistema:

1. Objetivo: 1.500 pies por minuto (fpm) en elevadores verticales y 700 fpm en tendidos horizontales para mantener el aceite arrastrado en la corriente de vapor refrigerante.

2. Incline los tendidos horizontales de tubería hacia el compresor a ½ pulgada por cada 10 pies para eliminar puntos bajos donde pueda acumularse aceite.

3. Instale trampas P en la base de cada elevador, añadiendo trampas adicionales cada 20 pies de elevación cuando los compresores estén situados por encima de los evaporadores.

4. Verifique que todas las conexiones de tubería cumplan los estrictos requisitos de ingeniería del código antes de cargar los circuitos del sistema.

Líneas de descarga y restricciones de longitud

Trampas en elevadores de gas caliente

Debe instalar cuidadosamente elevadores de descarga de gas caliente al conectar compresores con conjuntos condensadores exteriores. La línea de descarga transporta gas refrigerante a alta temperatura junto con aceite atomizado. Los elevadores verticales requieren una velocidad de gas adecuada para transportar este aceite hacia arriba contra la gravedad. Sin trampas adecuadas, el aceite se deposita dentro de la tubería de descarga durante las paradas del compresor y crea fuertes golpes hidráulicos al reiniciar.

Debe colocar una trampa en la base de cada línea de descarga vertical. Además, los cambios de elevación vertical requieren trampas intermedias periódicas a lo largo del tendido vertical.

Debido a que la mezcla de refrigerante y aceite perderá velocidad gradualmente mientras asciende, una guía básica es instalar una trampa de aceite cada 10–15 pies, dependiendo del diseñador del sistema.

Debe mantener la profundidad de la trampa por debajo de 4 veces el diámetro exterior de la tubería. Adaptar el tamaño de la tubería de la trampa directamente al tendido principal evita pérdidas de velocidad. Estos estrictos requisitos de tubería protegen sus compresores contra la falta de aceite.

Dimensionamiento de líneas y límites de elevación del sistema dividido

Debe ejecutar el dimensionamiento de líneas del sistema dividido con extrema precisión para limitar la caída total de presión del sistema. Los tendidos largos aumentan la fricción interna, obligando a los compresores a trabajar mucho más. Los contratistas informan que los sistemas pierden hasta un 15 por ciento de la capacidad nominal de enfriamiento debido a conjuntos de líneas excesivamente largos. La longitud excesiva aumenta la fricción de descarga, lo que incrementa el consumo total de energía eléctrica.

Los fabricantes limitan la separación de elevación vertical entre 15 y 50 pies dependiendo de la disposición del equipo. Cada pie de elevación vertical modifica la presión estática del líquido dentro del conjunto de líneas. La pérdida de presión permite que el refrigerante líquido caliente se vaporice prematuramente antes de llegar a los dispositivos de medición.

La instalación correcta en campo requiere inclinar los tendidos horizontales de tubería al menos ½ pulgada por cada 10 pies hacia la trampa. Esta pendiente utiliza la gravedad para mover continuamente el aceite arrastrado a través de cada circuito del enfriador de aire dividido. Seguir estos requisitos físicos garantiza un retorno de aceite fiable y mantiene la máxima eficiencia operativa.

Mejores prácticas para la instalación de tuberías de refrigerante

Ejecutar una instalación exitosa de tuberías de refrigerante requiere un control estricto sobre las técnicas de unión limpia del cobre y la pendiente física de las líneas. Debe proteger los conjuntos de líneas internos durante el montaje para mantener la fiabilidad del sistema de su enfriador de aire dividido de 120 toneladas.

Reglas de purga con nitrógeno y pendientes

Debe desplazar el oxígeno interno durante la soldadura fuerte con aleación de plata de R513A líneas y intercambiadores de calor de carcasa y tubos. Calentar tuberías de cobre en presencia de aire genera incrustaciones, que obstruyen los filtros secadores internos y destruyen los cojinetes del compresor.

Procedimiento obligatorio: Para aplicaciones críticas como sistemas HVAC/R, purgar el interior del sistema con un gas inerte (normalmente nitrógeno) durante la soldadura fuerte es obligatorio. Esto desplaza el oxígeno y evita la formación de óxidos internos (incrustaciones) que pueden contaminar el sistema, restringir el flujo y dañar componentes como los compresores.

Puede evitar una mala calidad de las uniones y el desprendimiento interno del cobre mediante controles adecuados de nitrógeno:

1. Haga circular nitrógeno seco a un flujo bajo y constante por las líneas de refrigerante antes de comenzar la soldadura fuerte.

2. Mantenga el flujo de nitrógeno de forma continua durante todo el proceso de soldadura fuerte para evitar la oxidación interna.

Debe inclinar las tuberías de gas horizontales 1/2 pulgada por cada 10 pies hacia la dirección del flujo. La pendiente adecuada utiliza la gravedad para devolver el aceite a los compresores de tornillo dobles.

Aislamiento térmico y control de vibraciones

Debe cubrir todas las líneas de succión de líquido con aislamiento de tubería elastomérico de celda cerrada. El espesor adecuado del aislamiento evita el goteo por condensación y detiene la pérdida de energía de la línea. Debe aislar continuamente las superficies frías de las tuberías sin espacios.

Las salidas de descarga de los compresores de tornillo dobles pesados generan pulsaciones intensas. Debe instalar eliminadores flexibles de vibración cerca de las conexiones de los compresores exteriores. Un aislamiento adecuado de vibraciones minimiza la transferencia acústica, alivia el esfuerzo mecánico y evita la fatiga de las tuberías. Seguir estos requisitos físicos de instalación protege su enfriador de tornillo enfriado por aire contra fugas.

Debe cumplir estrictos requisitos de tubería para que su enfriador de aire dividido de 120 toneladas alcance la eficiencia nominal completa. Ejecute prácticas exactas de instalación en campo utilizando estos requisitos de diseño:

• Límites de velocidad: Mantenga 1,000–1,500 fpm en tramos de tubería horizontales y 1,500–2,200 fpm en montantes verticales.

• Control de presión: Minimice la caída total de presión de la línea de succión para conservar la capacidad y mantenga alta la presión del líquido para evitar gas instantáneo.

• Aislamiento y pendiente de tuberías: Aplique aislamiento elastomérico continuo de celda cerrada y dé pendiente a los tramos horizontales de tubería de gas de ½ pulgada por cada 10 pies.

• Restricciones de elevación: Limite los cambios totales de elevación vertical entre 15 y 50 pies.

La ejecución precisa de las líneas protege su enfriador de tornillo enfriado por aire contra daños mientras garantiza fiabilidad a largo plazo.

Preguntas frecuentes

¿Qué requisitos de velocidad del gas de succión debe seguir en los montantes verticales?

Debe cumplir estrictos requisitos de velocidad entre 1,500 y 2,200 fpm en los montantes verticales. Esta velocidad transporta el aceite lubricante arrastrado hacia arriba hasta los compresores de tornillo semiherméticos dobles. Velocidades de gas más bajas permiten la acumulación de aceite, mientras que velocidades más altas causan caídas excesivas de presión de succión.

¿Por qué debe inclinar las líneas horizontales de refrigerante hacia el compresor?

Debe inclinar las líneas horizontales al menos ½ pulgada por cada 10 pies hacia la dirección del flujo. Esta pendiente utiliza la gravedad para mover el aceite arrastrado directamente hacia los cárteres de los compresores. Una pendiente adecuada evita que el aceite líquido se acumule dentro de los tramos horizontales durante los periodos de funcionamiento con carga parcial.

¿Cuáles son los límites de elevación vertical para un enfriador de aire dividido de 120 toneladas?

Los fabricantes limitan la separación de elevación vertical entre 15 y 50 pies. Una elevación vertical excesiva provoca pérdida de presión estática en las líneas de líquido, creando gas instantáneo no deseado. Debe seguir estos límites de altura para conservar la capacidad total de refrigeración en su enfriador de aire dividido de 120 toneladas.

¿Por qué es obligatoria la purga con nitrógeno durante el ensamblaje de juntas de tuberías en campo?

Debe purgar con nitrógeno seco a baja presión durante la soldadura fuerte con aleación de plata. El nitrógeno desplaza el oxígeno dentro de las tuberías de cobre, evitando la formación de incrustaciones perjudiciales durante la instalación. La eliminación del desprendimiento interno de cobre protege los filtros deshidratadores y los cojinetes del compresor del enfriador de tornillo refrigerado por aire frente a fallos mecánicos prematuros.
