El uso excesivo de energía rara vez proviene de un enfriador de glicol defectuoso. Por lo general, se remonta a errores de diseño del sistema cometidos mucho antes de que la unidad se encendiera. Los operadores a menudo culpan a la unidad enfriadora o a la carga de refrigerante. El verdadero culpable suele ser el dimensionamiento, la tubería, el fluido o el diseño de control. Los errores de dimensionamiento por sí solos pueden hacer que una unidad entre en ciclos cortos y mayores costos de operación. A continuación se presentan siete comprobaciones: capacidad del enfriador, diámetro de la tubería, diseño de la bomba y del flujo, concentración de glicol, aislamiento, control de temperatura y disposición. Cada sección explica por qué ese error desperdicia energía y cómo puede verificarlo en su propio sistema.
Una unidad sobredimensionada parece una opción segura. Tiene un margen adicional para un día caluroso o una futura línea de producción. El problema comienza con una carga ligera. Las clasificaciones de carga parcial de la industria (IPLV) asumen que los enfriadores funcionan principalmente entre el 50% y el 75% de la carga. Por lo tanto, la eficiencia a carga parcial es el predictor clave de costos. Una unidad sobredimensionada pasa la mayor parte de su vida muy por debajo de esa banda. Realiza ciclos cortos con cargas ligeras, desgasta el compresor más rápido y pierde eficiencia. Luego, consume más energía por tonelada de refrigeración que una máquina del tamaño adecuado.
|
Aspecto |
Unidad de tamaño adecuado |
Unidad sobredimensionada |
|---|---|---|
|
Rango de operación |
Funciona dentro del rango de eficiencia óptima |
Opera lejos del punto óptimo de diseño |
|
Comportamiento de ciclos |
Evita el encendido/apagado constante con cargas muy bajas |
Realiza ciclos cortos con cargas ligeras |
|
Uso de energía |
Consume únicamente la energía necesaria para las temperaturas objetivo |
Consume más energía por tonelada de refrigeración |
|
Rendimiento a carga parcial |
Sólido rendimiento a carga parcial durante las horas de menor demanda |
Pierde eficiencia a cargas bajas |
|
Desgaste de los componentes |
Menor esfuerzo por ciclos en el compresor |
Mayor desgaste y mayores costos operativos |
Una capacidad sobredimensionada aún se adapta bien a algunas aplicaciones. Una planta que planea una expansión a corto plazo, o una que necesita redundancia en días de alta temperatura ambiental, puede justificar el margen adicional. El error radica en dimensionar para una carga que nunca llega.

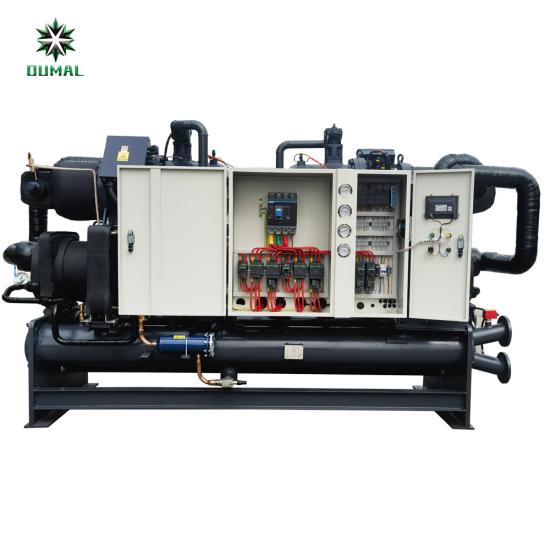

Empiece con la capacidad de placa de identificación de la unidad enfriadora. A continuación, sume la carga conectada de cada proceso al que da servicio. Compare ese total con los datos de tiempo de ejecución reales de sus registros. Una unidad que alcanza su punto de ajuste en minutos y luego permanece inactiva durante largos períodos está sobredimensionada para la demanda de refrigeración actual. Vigile también la demanda simultánea en los circuitos. Si dos circuitos rara vez funcionan al mismo tiempo, su carga máxima real es menor que la suma de sus potencias nominales. Un enfriador de compresor de tipo tornillo con un variador de velocidad maneja mejor las oscilaciones de carga parcial, pero el dimensionamiento correcto sigue siendo lo primero.
El diámetro de la tubería determina la velocidad a la que debe viajar su glicol. Para un fluido incompresible, el área de la sección transversal multiplicada por la velocidad permanece constante. Si reduce la tubería, el mismo caudal fuerza una velocidad mayor. Una mayor velocidad significa más contacto entre el fluido y la pared y una mayor pérdida por fricción. Su bomba debe entonces aumentar su potencia para mantener el caudal de diseño. Ese trabajo adicional de la bomba se refleja en su factura de energía cada hora.
Los síntomas son fáciles de reconocer una vez que los conoce. Un diámetro de tubería demasiado pequeño para la bomba seleccionada produce alta velocidad, ruido, vibración y un consumo excesivo de energía. La bomba trabaja más y la fiabilidad del sistema disminuye. Los tramos largos o estrechos empeoran la situación. Es posible que necesiten ajustes en la velocidad de la bomba o un impulsor más grande para superar la pérdida de carga adicional. Las caídas de presión y las fugas se cuentan entre los problemas más comunes de los enfriadores de glicol, y a menudo ambos se originan en este desajuste.
Puede cuantificar la pérdida en lugar de adivinar. La ecuación de Darcy-Weisbach tiene en cuenta el diámetro de la tubería, la longitud, la rugosidad y la velocidad del fluido. La ecuación de Hazen-Williams estima la pérdida de carga a partir de la longitud, el diámetro y la rugosidad. Compare las pérdidas calculadas con los valores esperados. Una gran discrepancia señala una línea de tamaño insuficiente.

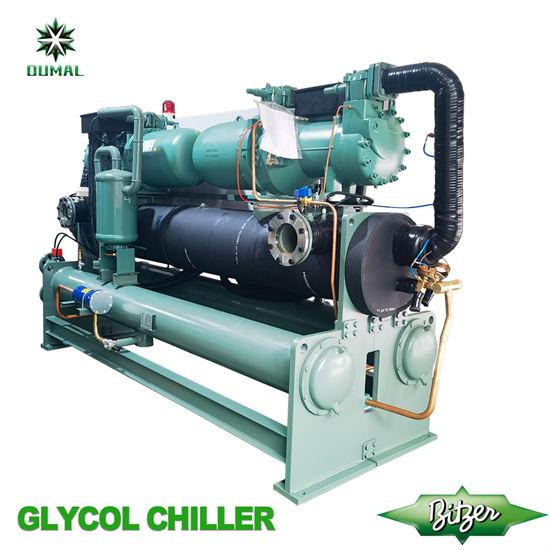

Luego, recorra el diseño. Cuente los giros innecesarios y los tramos largos. Verifique que el diámetro de cada tubería coincida con su caudal, especialmente en un enfriador enfriado por agua con glicol que alimenta varios circuitos. Una unidad subdimensionada a menudo se esconde detrás de tuberías cuyo tamaño nunca se amplió cuando aumentó la carga.
Una bomba dimensionada para la demanda máxima funciona a plena velocidad todo el día. La mayoría de los sistemas solo necesitan el flujo máximo durante unas pocas horas. Una bomba de velocidad constante sigue empujando el mismo volumen a través del circuito durante cargas ligeras. Pagas por ese movimiento excesivo en electricidad, y el flujo sobrante también puede perturbar la estabilidad de la temperatura. El diseño de flujo variable adapta el rendimiento de la bomba a la demanda real. Reduce la velocidad de la bomba cuando las válvulas se cierran o las cargas disminuyen. Las bombas de velocidad constante siguen siendo adecuadas para circuitos simples con demanda constante y una sola unidad enfriadora. El diseño de flujo variable se adapta a sistemas con cargas cambiantes, múltiples zonas o tramos de distribución largos.
Una bomba desadaptada desperdicia energía de una segunda manera. El impulsor puede ser demasiado grande para la carga requerida, por lo que una válvula de estrangulamiento absorbe la presión adicional. Esa válvula convierte el trabajo útil de la bomba en ruido y calor. En un enfriador enfriado por agua con glicol, la bomba también debe superar la viscosidad añadida de la mezcla de glicol. Una bomba seleccionada sin esa tolerancia funciona cerca del borde de su curva y consume más corriente de la que predice el diseño.
Comience con la curva de la bomba. Grafique el caudal medido frente a la altura manométrica medida, luego encuentre ese punto en la curva del fabricante. Un punto muy a la derecha del punto de diseño indica una resistencia al flujo inadecuada o un impulsor sobredimensionado. Un punto muy a la izquierda indica un circuito restringido. De cualquier manera, la bomba no está funcionando donde fue seleccionada para operar.
A continuación, confirme que el caudal de glicol de diseño coincide con el requisito de la unidad enfriadora. Verifique la caída de presión a través del evaporador frente al valor publicado a ese caudal. Una caída baja con alta potencia de bomba apunta a un flujo de derivación o exceso de flujo. Una caída alta apunta a incrustaciones o una válvula cerrada. En un enfriador de compresor de tipo tornillo, los límites mínimo y máximo de caudal del fabricante importan, porque un caudal inadecuado puede disparar la unidad y un caudal adecuado protege el intercambiador de calor. Instale un medidor de caudal si el circuito no tiene ninguno, y registre las lecturas durante una semana completa de operación.
La concentración de glicol rige la protección contra la congelación, la transferencia de calor y la demanda de bombeo al mismo tiempo. Muy poco glicol reduce su margen de congelación. El fluido corre el riesgo de formar aguanieve en el evaporador, y la unidad enfriadora trabaja más duro para mantener la temperatura. Demasiado glicol crea el problema opuesto. Una mezcla más rica se vuelve viscosa y se adhiere a las paredes de las tuberías. Las bombas luego consumen más energía para mantener el flujo, y el fluido transporta menos calor por unidad de circulación.
|
Fluido |
Capacidad calorífica específica |
Punto de congelación (al 50%) |
|---|---|---|
|
Agua |
~4.18 kJ/kg·K |
0°C |
|
50% Etilenglicol |
~3.3 kJ/kg·K |
~-36°C |
|
50% Propilenglicol |
~3,0 kJ/kg·K |
~-32 °C |
Nunca se debe usar glicol al 100% debido a su viscosidad. Las concentraciones superiores al 60% pueden reducir el rendimiento debido a una mayor viscosidad y una transferencia térmica más débil. Un rango práctico se sitúa entre el 30% y el 50%. Seleccione la concentración más baja que aún cumpla con sus necesidades de temperatura de operación y siga el rango recomendado por el fabricante.
El glicol se degrada con el tiempo debido a la oxidación, la contaminación y el estrés térmico. Forma ácidos y pierde calidad de transferencia de calor. La mayoría de los problemas en los enfriadores de glicol comienzan en el propio fluido: un nivel bajo, un porcentaje desviado o una descomposición química. Esté atento a un refrigerante turbio o descolorido, un olor agrio, filtros que se tapan rápidamente y un aumento del delta T en todo el circuito. Cada reposición de agua en un enfriador enfriado por agua con glicol diluye aún más la mezcla, por lo que una fuga lenta debilita silenciosamente la protección.
Pruebe la concentración con un refractómetro y verifique el nivel de líquido en la misma visita. Programe análisis periódicos de glicol para detectar la formación de ácido antes de que dañe el sistema de glicol. Registre cada lectura para poder detectar la desviación a tiempo. Una buena disciplina de fluidos protege la eficiencia y mantiene predecible el tiempo de funcionamiento durante toda la temporada.
Cada superficie sin aislamiento de su circuito absorbe calor de la sala y lo introduce en el glicol. La unidad enfriadora debe entonces eliminar ese calor adicional antes de poder mantener su punto de ajuste. El aislamiento degradado en las tuberías y los tanques hace lo mismo de manera más silenciosa. La carga aumenta y el tiempo de funcionamiento se alarga para compensarlo.
Las tuberías expuestas entre el enfriador y los tanques son un problema frecuente. Las salas mecánicas cálidas empeoran esto y muchos operadores subestiman el efecto.
Ganancia de calor en la línea de glicol: las tuberías de glicol expuestas absorben calor ambiental entre el enfriador y los tanques. Esto a menudo se subestima, especialmente en espacios mecánicos cálidos.
Un Enfriador de glicol enfriado por aire se enfrenta a un problema relacionado. Su condensador expulsa calor al mismo espacio, por lo que una sala mal ventilada calienta las líneas de succión y aumenta la carga en ambos lados del sistema.
Comience con una revisión visual de cada sección accesible. Busque aislamiento comprimido, mojado, deteriorado o faltante. Luego, utilice termografía para encontrar diferencias de temperatura superficial sin cortar nada.
La condensación y los puntos fríos merecen especial atención. Una tubería que suda significa que la humedad está llegando a la superficie, y el aislamiento mojado pierde la mayor parte de su valor. Recorra todo el tramo y anote cada sección expuesta, cada cubierta descolgada y cada válvula o brida sin aislar. Repare primero los peores casos y luego vuelva a comprobar el tiempo de funcionamiento.
Su punto de consigna de glicol debe situarse lo suficientemente bajo como para enfriar el proceso y lo suficientemente alto como para mantenerse alejado del punto de congelación que permite su concentración de glicol. Un punto de consigna que se desvía hacia temperaturas más frías desperdicia energía de varias maneras a la vez.
El perjuicio es mensurable. Bajar el punto de consigna incrementa el consumo de energía, y subirlo ahorra energía. El diseño estándar funciona con un suministro a 44 °F y un retorno a 54 °F, y el equilibrio recomendado es de 44 a 46 °F. Un sensor de fluido de salida mal calibrado es la vía principal de esta desviación, ya que esa sonda controla el enfriamiento gratuito, la protección anticongelante y los dispositivos de seguridad del compresor. Registre diariamente la temperatura de suministro de glicol y compárela con el valor que solicitó.
Los controles faltantes o mal configurados impulsan el uso de energía con la misma seguridad. La operación manual deja el control de la temperatura del enfriador de glicol en manos de quien se acuerde de ajustarlo. La ausencia de programación significa que la unidad enfriadora funciona durante las horas inactivas. Una banda muerta amplia o errónea permite que la temperatura de suministro de glicol oscile lejos del objetivo.
Primero, audite sus valores de punto de consigna en relación con el punto de congelación. Luego, revise las programaciones, las bandas muertas y la demanda simultánea entre circuitos. Confirme que el controlador de temperatura y sus sensores estén calibrados, y verifique la diferencia de temperatura entre el suministro y el retorno en comparación con el diseño. El punto de consigna de un enfriador para cervecería merece la misma auditoría, ya que las cargas de fermentación cambian con la demanda de enfriamiento. Registre cada cambio en el punto de consigna en una bitácora, anote quién lo hizo y por qué, y revise la bitácora mensualmente. Un punto de consigna desviado rara vez se anuncia por sí mismo; la bitácora lo expone.
Una sala de máquinas estrecha aumenta silenciosamente su consumo de energía. Un enfriador de glicol enfriado por aire expulsa el calor del condensador al aire circundante. Los espacios libres bloqueados atrapan ese calor cerca de la unidad, y el condensador rechaza entonces el calor hacia un aire que ya está tibio. La presión de cabezal aumenta, el compresor trabaja más y el tiempo de funcionamiento se alarga. Unos serpentines sucios empeoran el mismo problema. El polvo y los residuos cubren las aletas, el rechazo de calor disminuye y la unidad enfriadora compensa funcionando durante más tiempo.
Una ubicación ajustada también propicia que se omita el mantenimiento. Cuando un técnico debe abrirse paso a la fuerza entre tuberías para llegar a un serpentín, la limpieza se pospone. La suciedad se acumula, la eficiencia cae aún más, y el mantenimiento y las reparaciones de la unidad enfriadora se vuelven más frecuentes y costosos. Las decisiones de diseño tomadas durante la instalación le siguen cobrando factura durante años.
Recorra la sala con una cinta métrica. Las directrices publicadas varían, así que consulte primero su manual. Una recomendación común exige al menos 12 pulgadas de espacio libre en todos los lados para la ventilación. Otra especifica al menos 3 pies (36 pulgadas) en todos los lados sin paredes, maquinaria u otros objetos dentro del alcance. De cualquier modo, el objetivo es el mismo: permitir que el calor se disipe y dar a los técnicos espacio para inspeccionar y reparar.
Confirme que puede acceder al serpentín del condensador sin desmontar nada. Un enfriador de glicol enfriado por agua también necesita acceso para servicio, a pesar de que rechaza el calor hacia el agua en lugar de hacia el aire. A continuación, agregue la limpieza de serpentines a su programa de mantenimiento con un intervalo fijo. Registre cada limpieza y anote la condición del serpentín. Un serpentín limpio y una disposición abierta mantienen previsible el consumo eléctrico.
Una revisión estructurada trata su sistema como un bucle conectado, no como una pila de piezas separadas. OUMAL Refrigeration Machinery recorre siete verificaciones en orden. El equipo compara la capacidad de la placa de características con su carga conectada real y sus registros de tiempo de funcionamiento. Calculan las pérdidas por fricción en las tuberías y confirman que cada diámetro se adapte a su caudal. Las curvas de las bombas se comparan con el caudal medido, y el caudal de diseño se contrasta con los requisitos de la unidad. La concentración de glicol se prueba frente a sus temperaturas de operación, se inspecciona el aislamiento en busca de ganancia de calor y se auditan los puntos de consigna frente al punto de congelación. La disposición y el acceso a los serpentines cierran la revisión.
La empresa suministra todas las opciones analizadas en este artículo, por lo que la revisión no conlleva ningún sesgo de producto. En su lugar, cada elección de diseño se adapta a su aplicación. Una planta con cargas estables puede mantener una bomba de velocidad constante. Una instalación con zonas cambiantes puede optar por un caudal variable. El objetivo es el ajuste, no un argumento de venta.
Solicite una revisión cuando las facturas de energía aumenten sin una causa evidente. Las caídas de presión, las fugas o un enfriador de glicol que funciona durante más tiempo de lo normal también justifican una llamada. Esté atento a la demanda simultánea entre circuitos que nunca aparece en sus cálculos de carga. Estas señales apuntan a problemas de diseño en lugar de a una unidad averiada.
La acción temprana protege los costos operativos. Una revisión antes de una ampliación ahorra más que una modificación posterior. Traiga sus registros, planos y resultados de pruebas de fluidos, y el equipo podrá rastrear a dónde va la energía.
Siete errores de diseño merecen un lugar en su lista de verificación: capacidad sobredimensionada, tuberías de tamaño insuficiente, bombas no coincidentes, concentración de glicol incorrecta, aislamiento débil, ajustes de control desviados y disposición estrecha. Cada uno de ellos añade silenciosamente tiempo de funcionamiento y costo.
Los problemas energéticos suelen ser problemas de diseño. Una revisión estructurada encuentra la causa más rápido que cualquier cambio de piezas. Comience primero con las verificaciones sencillas: concentración de glicol, punto de consigna de glicol, aislamiento y ajustes de control. Confirme que su punto de consigna se encuentra por encima del punto de congelación. Luego, aborde los cambios de diseño más grandes.
Un diseño bien pensado mantiene el consumo previsible durante la vida útil del sistema. Un socio como OUMAL Refrigeration Machinery le ayuda a mantener ese rumbo.
Compare la capacidad de la placa de características con su carga conectada y sus registros de tiempo de funcionamiento. Una unidad que alcanza el punto de consigna en minutos y luego permanece inactiva durante largos períodos está sobredimensionada para la demanda actual. Compruebe si la demanda simultánea entre circuitos se acerca alguna vez a la clasificación total. Si nunca lo hace, su carga máxima real es menor que la suma de las partes.
Haga pruebas con un refractómetro cada vez que reponga fluido, y programe análisis periódicos de glicol en un intervalo fijo. Cada adición de agua diluye la mezcla, por lo que una fuga lenta debilita silenciosamente la protección anticongelante. Registre cada lectura. Esté atento a un refrigerante turbio, un olor agrio o filtros que se obstruyan rápidamente; todos son signos de descomposición.
Sí. Una bomba de velocidad constante se adapta a un circuito simple con demanda estable y una sola unidad enfriadora. El diseño de caudal variable se adapta a cargas cambiantes, múltiples zonas o tramos largos. Adapte la elección a su perfil de trabajo. En un enfriador de glicol enfriado por aire, confirme que la bomba se seleccionó teniendo en cuenta la viscosidad del glicol, ya que un impulsor no coincidente consume corriente adicional.
Comience con las verificaciones económicas. Verifique la concentración de glicol y el nivel de fluido, confirme que el punto de consigna se encuentra por encima del punto de congelación, inspeccione el aislamiento en busca de puntos fríos y revise las programaciones y las bandas muertas. Estas cuatro comprobaciones cuestan poco y a menudo exponen la causa. Pase a las revisiones de tuberías, bombeo y capacidad solo después de que estas salgan limpias.
Puede hacerlo. Un diámetro de tubería demasiado pequeño para la bomba seleccionada fuerza una mayor velocidad del fluido, y la pérdida por fricción aumenta con ella. La bomba entonces trabaja más para mantener el caudal de diseño. En un enfriador enfriado por agua con glicol, los recorridos largos y los codos adicionales agravan la pérdida. Compare la pérdida de carga calculada con los valores esperados antes de culpar al compresor.
Solicite uno cuando las facturas aumenten sin una causa evidente, cuando la presión baje o las fugas persistan, o cuando un enfriador de compresor de tipo tornillo funcione más tiempo de lo normal. Traiga registros, planos y resultados de pruebas de fluidos. Una revisión antes de la expansión suele ahorrar más que una modificación posterior, porque detecta desajustes mientras los cambios siguen siendo económicos.
