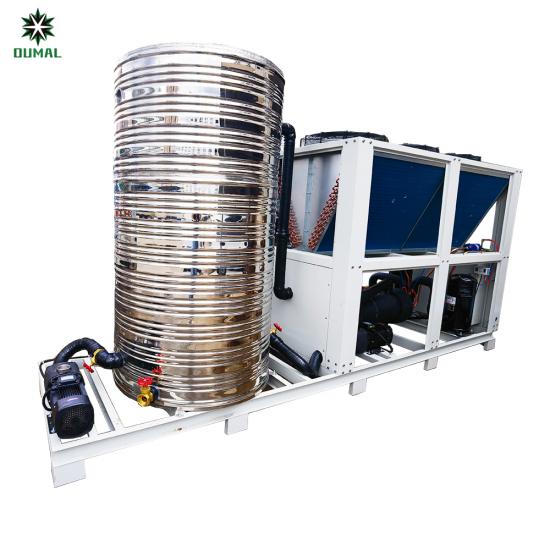

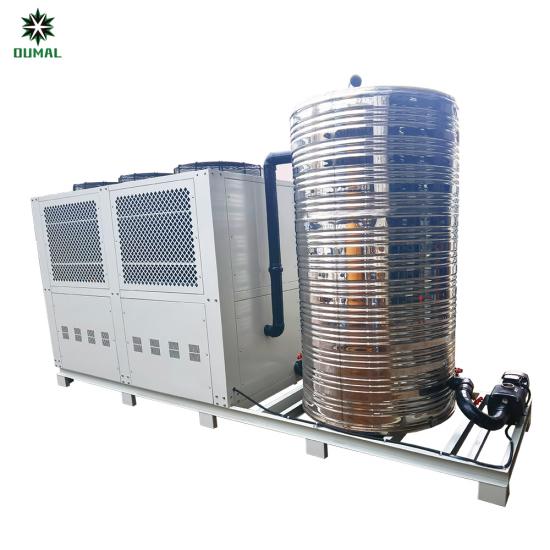

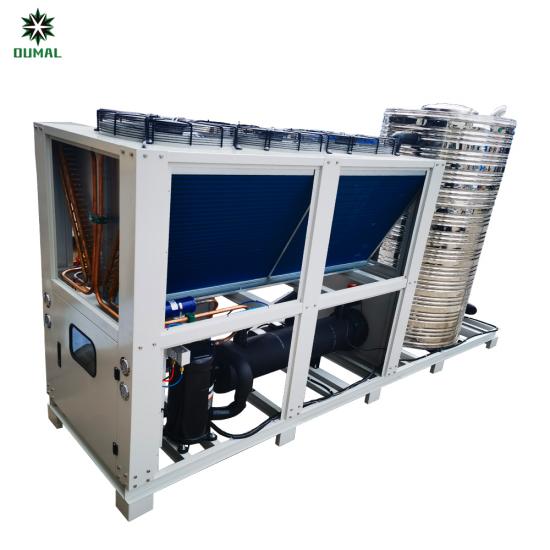

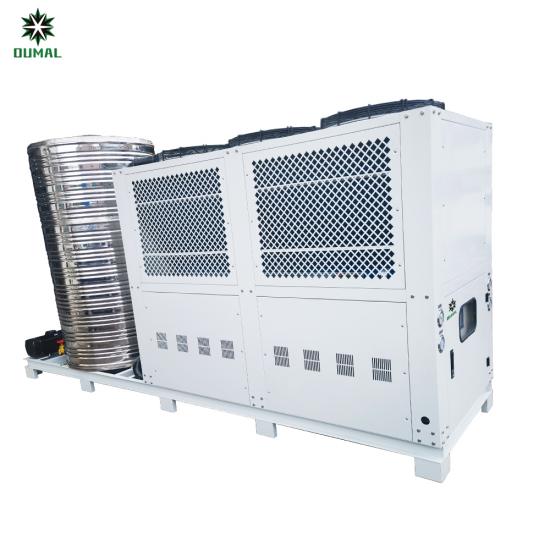

Unidad enfriadora montada sobre patín de 25 HP con tanque de agua externo de 1000 litros
Una enfriadora montada sobre patín es una unidad integrada que alberga los componentes principales de una enfriadora (como el compresor, el evaporador, el condensador y la válvula de expansión) dentro de un solo patín (es decir, un marco estructural o un marco de contenedor). Este diseño facilita el transporte y la instalación en el sitio y normalmente incluye componentes auxiliares como un tanque de agua, una bomba, tuberías, válvulas e instrumentos. Esta unidad enfriadora enfriada por aire de 25 HP requiere un tanque de agua externo (1000 L), lo que hace que una unidad montada sobre patín sea una excelente opción. No solo simplifica la instalación para el cliente, sino que también ahorra espacio y costos.
Características clave de las enfriadoras montadas sobre patín:
Diseño integrado:
Todos los componentes principales y los sistemas auxiliares están preensamblados en el patín, lo que reduce el trabajo de instalación en el sitio.
Flexibilidad y conveniencia:
El diseño modular admite la expansión bajo demanda; por ejemplo, agregar módulos puede aumentar la capacidad de enfriamiento.
Eficiencia energética:
La menor longitud de las tuberías y los accesorios reducen el consumo de energía de la bomba; el arranque secuencial de los módulos reduce las sobretensiones de la red eléctrica.
Ahorro de espacio:
En comparación con las unidades tradicionales, ahorra entre un 30 % y un 35 % de espacio de instalación.
Principio de funcionamiento de los enfriadores montados sobre patín
Enfriador montado sobre patín. El enfriador sigue un ciclo de refrigeración por compresión de vapor, transfiriendo calor a través del cambio de fase (líquido → gas) del refrigerante entre el compresor, el evaporador, el condensador y la válvula de expansión para lograr funciones de refrigeración o calefacción. Los procesos principales de un enfriador incluyen:
Compresor:
Comprime gas a baja temperatura y baja presión en gas a alta temperatura y alta presión.
Condensador:
Libera calor a través del enfriamiento por agua o aire, licuando el refrigerante.
Válvula de expansión:
Regula y reduce la presión, controlando el flujo de refrigerante.
Evaporador:
El refrigerante líquido absorbe el calor de un medio de enfriamiento (como el agua) y se vaporiza, completando el ciclo de refrigeración
OUMAL Refrigeration se especializa en sistemas de agua de refrigeración industrial y cuenta con un equipo técnico profesional para personalizar unidades enfriadoras que satisfagan las diferentes necesidades de los clientes. Si necesita una enfriadora personalizada, contáctenos para obtener su solución exclusiva de enfriadora industrial.

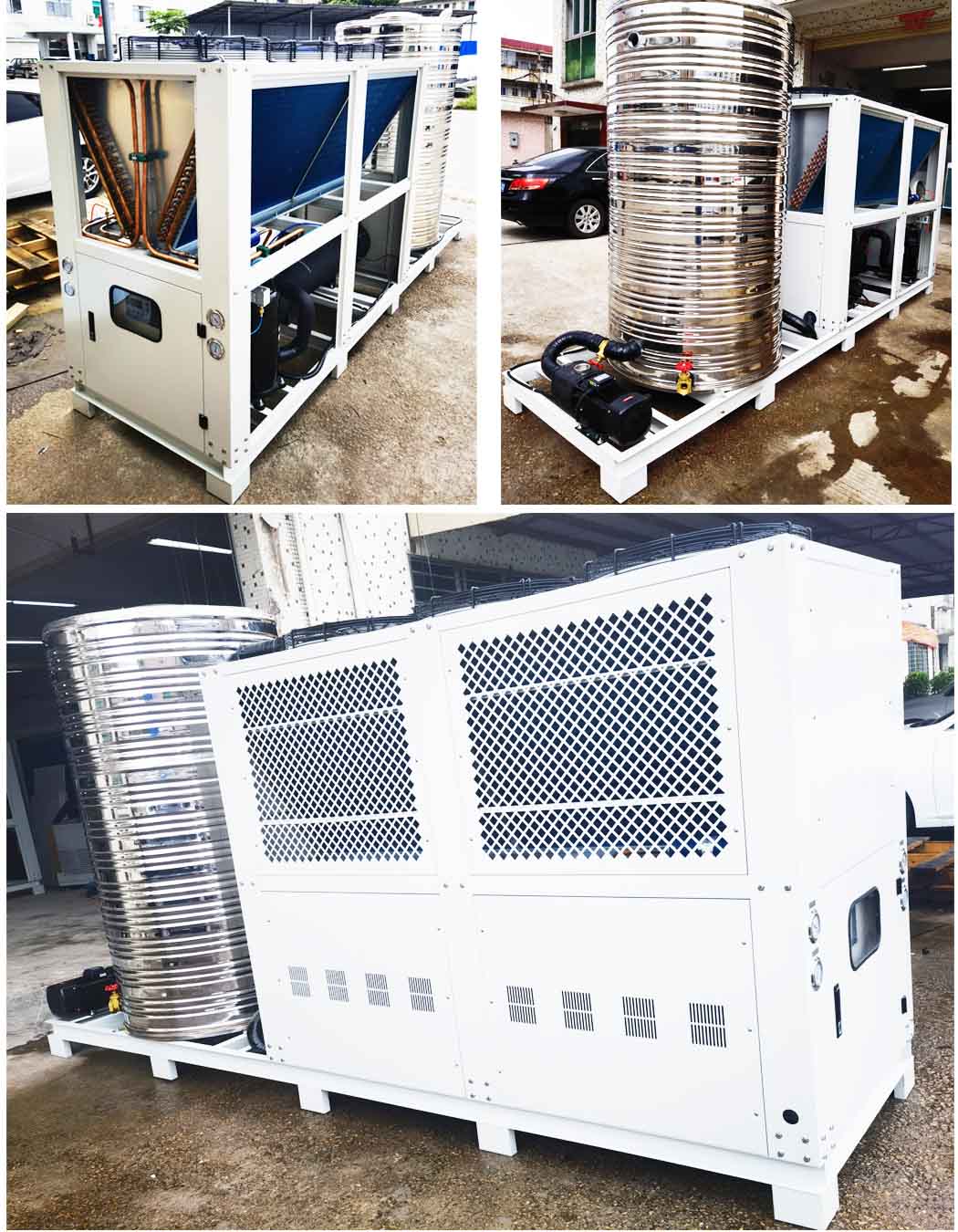

Más imágenes de la unidad enfriadora montada sobre patín
Especificaciones de la unidad enfriadora montada sobre patín de 25 HP
| Modelo | OMC- 25A | ||
| Capacidad de refrigeración | kW | 67.5 | |
| kcal/h | 58050 | ||
| Toneladas | 19.2 | ||
| Btu/h | 230375 | ||
| Potencia de entrada | kW | 22 | |
| Alimentación | 3PH-380V 50Hz | ||
| Rango de temperatura | ℃ | 5-35 | |
| Refrigerante | Tipo | R22 (R407C/R410A/R134A) | |
| Compresor | Modo de control | Válvula de expansión | |
| Tipo | Tipo de pistón / Tipo de espiral | ||
| Potencia | kW | 18.5 | |
| Agua fría | Volumen del tanque | L | 1000 |
| Material del tanque | Acero inoxidable SUS304 | ||
| Diámetro de la tubería | Pulgadas | 2 | |
| Bomba | Elevación | m | 20 |
| Potencia | kW | 2.2 | |
| Evaporador | Tipo | Carcasa y tubos | |
| Caudal de agua fría | m³/h | 11.6 | |
| Condensador | Tipo | Serpentín condensador de cobre de alta eficiencia con ventilador axial de aluminio y espiral | |
| Caudal de agua de refrigeración | m³/h | 25000 | |
| Dimensiones | Longitud | mm | 3000 |
| Ancho | mm | 850 | |
| Altura | mm | 1700 | |
| Peso | KG | 1000 | |
| Protección de seguridad: Protección contra sobrecalentamiento del compresor, protección contra sobrecorriente, protección contra alta y baja presión, protección contra sobretemperatura, protección contra flujo, protección contra inversión de fase y falta de fase, protección contra sobrecalentamiento del escape. | |||
Aplicación de la unidad enfriadora montada sobre patín
Las unidades enfriadoras montadas sobre patín se utilizan ampliamente en campos industriales con altos requisitos de integración y modularidad, principalmente en:
Industria química:
Se utiliza para el enfriamiento de reactores y el control de la temperatura de fluidos de proceso.
Industria farmacéutica:
Se utiliza para el control preciso de la temperatura en laboratorios y talleres de producción para garantizar la estabilidad de los medicamentos.
Industria de procesamiento de alimentos:
Se utiliza para la refrigeración y el procesamiento de alimentos perecederos como carne y mariscos, manteniendo bajas temperaturas para prolongar su vida útil.
Industria del plástico:
Se utiliza para el enfriamiento de moldes en máquinas de moldeo por inyección, extrusoras y otros equipos, mejorando el acabado superficial del producto y la eficiencia de la producción.
Industria electrónica:
Se utiliza para estabilizar la estructura molecular de los componentes electrónicos, mejorando las tasas de rendimiento.
Industria de la galvanoplastia:
Se utiliza para enfriar soluciones de galvanoplastia, garantizando la calidad de la galvanoplastia.
Logística de la cadena de frío:
Se utiliza en camiones refrigerados, instalaciones de almacenamiento en frío y otros escenarios, proporcionando un control preciso de la temperatura en un amplio rango.
Embalaje y envío
Preguntas frecuentes
P1: ¿Podrían ayudarnos a recomendar el modelo para nuestro proyecto?
R1: Sí, tenemos un ingeniero que revisará los detalles y elaborará el esquema para usted. Basándonos en lo siguiente:
1) Capacidad de refrigeración;
2) Temperatura de entrada y salida del agua fría
3) Caudal de agua fría
4) Refrigerante;
5) Temperatura ambiente;
6) Voltaje;
7) ¿Para qué industria se utilizará?
8) ¿Algún otro requisito especial?
P2: ¿Cómo garantizan la buena calidad de su producto?
R2: Todos nuestros productos cuentan con certificado CE. Y utilizamos accesorios de marcas reconocidas, como Copeland, Danfoss, Hanbell, compresor Bitzer, válvula de expansión Emerson y controlador Siemens.
También se pueden personalizar. Todos los enfriadores OUMAL se prueban en fábrica bajo condiciones de carga para garantizar una buena calidad y una fácil instalación para los usuarios.
P3: ¿Cuál es la garantía?
A3: Garantía gratuita de 15 meses si se confirma que el daño se debe a la calidad en ambas partes.
P4: ¿Cuál es su forma de pago?
A4: Aceptamos T/T, LC, Western Union, etc. Normalmente, un depósito del 30 % para la producción y el 70 % restante antes del envío
P5: ¿Son ustedes fabricantes?
R5: Sí, tenemos más de 15 años en el negocio de los enfriadores de agua. También tenemos una patente sobre la apariencia del enfriador de agua.
El diseño de la caja de control hace que la unidad sea segura y estable.
P6: ¿Cómo puedo hacer un pedido?
R6: Haga clic a continuación para completar la tabla o llame al 0086 15112554736
Oumal es un proveedor experimentado de enfriadores de agua. Conocemos mejor las necesidades de los usuarios. Podemos diseñar el enfriador de acuerdo con las necesidades del cliente. Si está buscando un sistema de refrigeración industrial para su fábrica, simplemente envíenos los datos de flujo y temperatura del agua fría, y le ofreceremos la mejor solución.
